Rzut fundamentów pod wiatę śmietnikową – co powinien zawierać?
Rzut fundamentów porządkuje przygotowanie miejsca pod wiatę śmietnikową. Pokazuje osie konstrukcji, położenie słupów, numery fundamentów i wymiary potrzebne wykonawcy podłoża.
Co pokazuje rzut fundamentów wiaty?

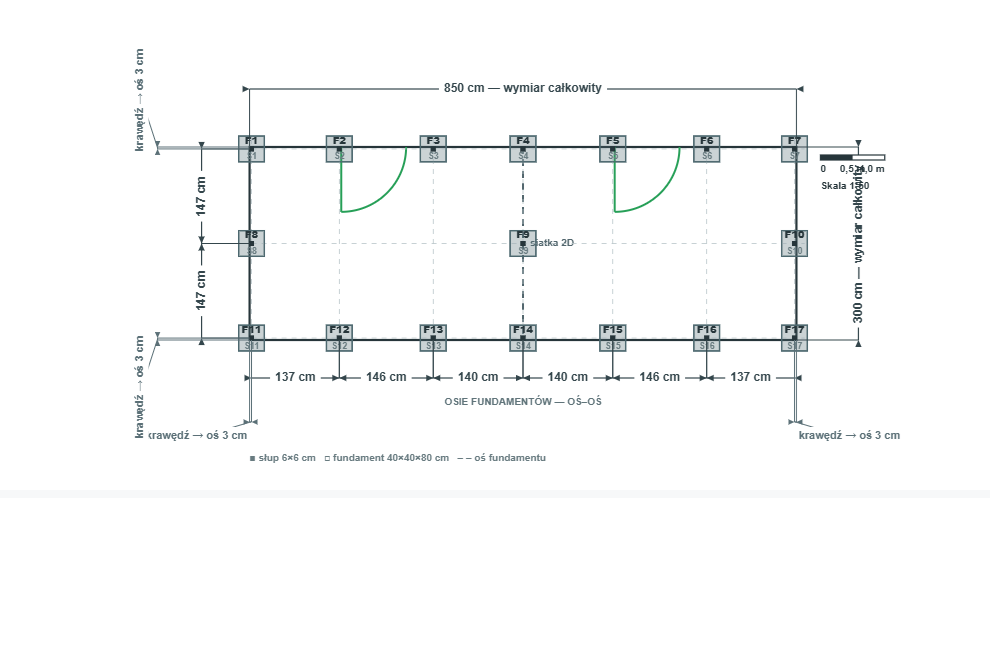

Na rysunku znajdują się wymiary całkowite wiaty, osie słupów oraz punkty fundamentowe oznaczone kolejno F1, F2 i dalej. Dzięki temu inwestor widzi, gdzie przygotować każdy fundament jeszcze przed dostawą konstrukcji.
Fundament pod każdy słup
W standardowej wiacie BUDSTAL przyjmujemy fundament punktowy 40 × 40 × 80 cm pod każdym słupem. Ostateczne posadowienie należy dopasować do warunków gruntowych i projektu inwestycji. Fundamenty wykonuje inwestor.
Dlaczego osie słupów są ważniejsze niż zewnętrzna krawędź?
Rysunek wskazuje osie słupów, ponieważ to od nich zależy rozstaw konstrukcji, przęsła wypełnienia i ustawienie drzwi. Krawędź dachu może mieć inny wymiar niż oś konstrukcyjna – dlatego podczas wykonywania fundamentów należy kierować się wartościami opisanymi jako osie.
Drzwi i komunikacja z pojemnikami
Drzwi zawsze planujemy między słupami, bez słupa w ich środku. Standardowe przejście ma 120 cm. Jednoskrzydłowe drzwi stosujemy do 140 cm, a dwuskrzydłowe do 200 cm. Ułatwia to wyprowadzanie pojemników 120 l, 240 l i kontenerów 1100 l.
Jak otrzymać rzut dla swojej wiaty?
- W konfiguratorze wybierz pojemniki, wymiary i układ drzwi.
- Sprawdź rozstaw słupów oraz widok 2D.
- Wygeneruj rzut fundamentów i przekaż go ekipie przygotowującej podłoże.
Otwórz konfigurator BUDSTAL i przygotuj rzut fundamentów
Najczęstsze pytania
Czy fundamenty są w cenie wiaty?
Standardowo fundamenty przygotowuje inwestor. Zakres dostawy i montażu ustalamy w ofercie.
Czy rzut uwzględnia drzwi?
Tak. Rzut pokazuje położenie drzwi i ich kierunek otwierania, aby zachować wygodną komunikację.
